Интегрированная система
очистки масляного
тумана
Компактный центробежный сепаратор СОЖ с эффективностью коалесценции до 99.5%. Защищает электронику высокоточных станков с ЧПУ от оксидной пленки и возвращает до 30% эмульсии обратно в рабочий цикл.
Физика процесса сепарации
В основе фильтров СЗМ лежит принцип многоступенчатого инерционного разделения. Аэрозоль разделяется на очищенный воздух и жидкую фазу без использования быстро забивающихся тканевых мешков.
Аспирация (Всасывание)
Плотный масляный туман и аэрозоли эмульсии принудительно затягиваются через впускной патрубок (Ø160/200мм) из рабочей кабины станка прямо во вращающийся ротор фильтра.
Центробежная сепарация
Интегрированный в ротор электродвигатель раскручивает лопасти. Под воздействием мощной центробежной силы тяжелые капли СОЖ моментально отбрасываются на внутренние стенки барабана.
Коалесценция и возврат
Микрокапли сливаются в крупные (коалесцируют) на стенках корпуса и стекают вниз. Собранная СОЖ через латунный дренажный клапан самотеком возвращается в бак станка, экономя ваши деньги.
Инженерные преимущества СЗМ
Конструктивные решения, разработанные инженерами завода для обеспечения максимальной надежности и снижения стоимости владения.
Скрытый электродвигатель
Электродвигатель больше не выпирает сверху корпуса. Мы интегрировали его внутрь ротора: корпус получил плоскую стальную крышку с гравировкой, снизился центр тяжести и исчезли опасные вибрации.
Ультралегкий вес (~20 кг)
Масса снижена с рыночных 38–48 кг всего до 20 кг. Это позволяет монтировать фильтр силами одного человека прямо на тонкий кожух ЧПУ-станка без сварки дорогих и тяжелых напольных стоек.
Экономика производства
Фильтр СЗМ окупается в среднем за 6 месяцев только за счет непрерывного возврата дорогостоящей синтетической эмульсии обратно в рабочий цикл станка. Никаких расходников кроме финишной губки.
Унифицированная архитектура
Три линейных модификации закрывают 100% задач любого металлообрабатывающего производства — от компактных токарных ЧПУ до тяжелых 5-осевых портальных центров.

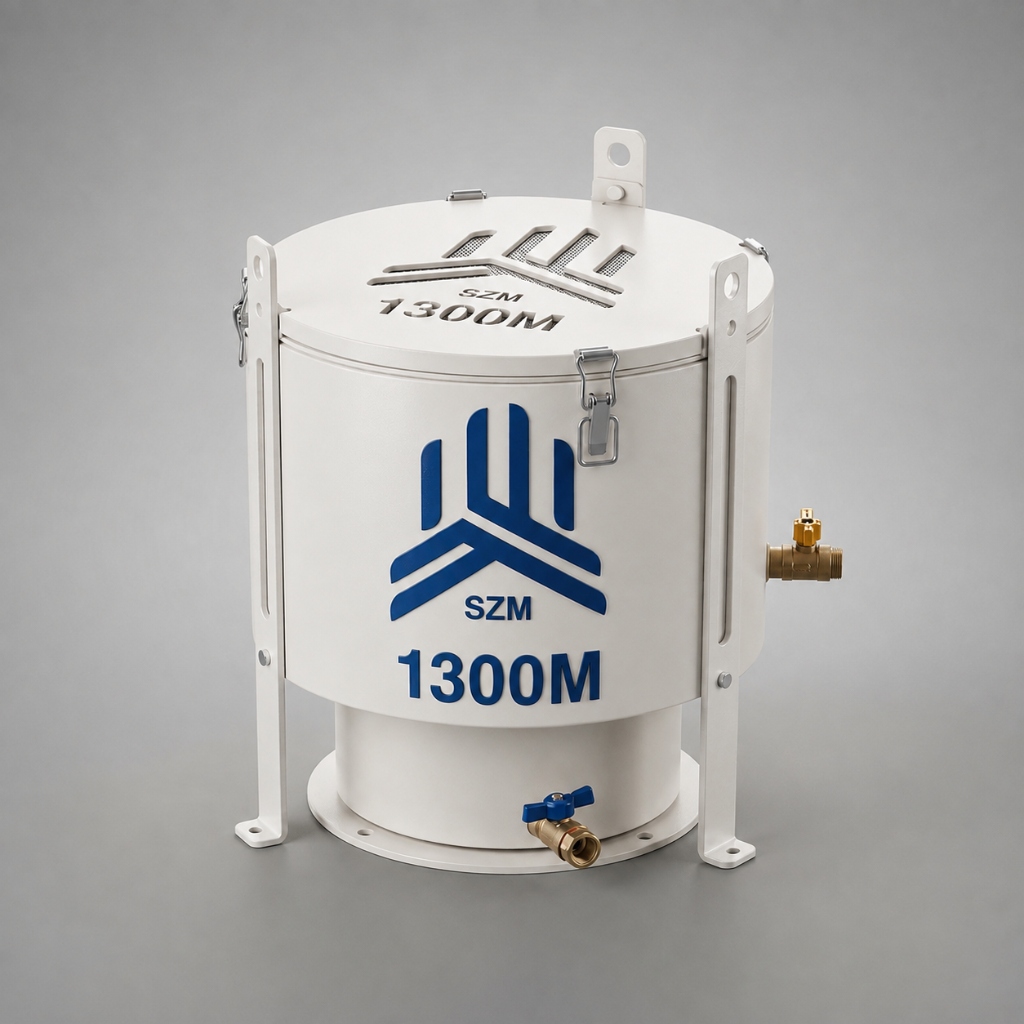

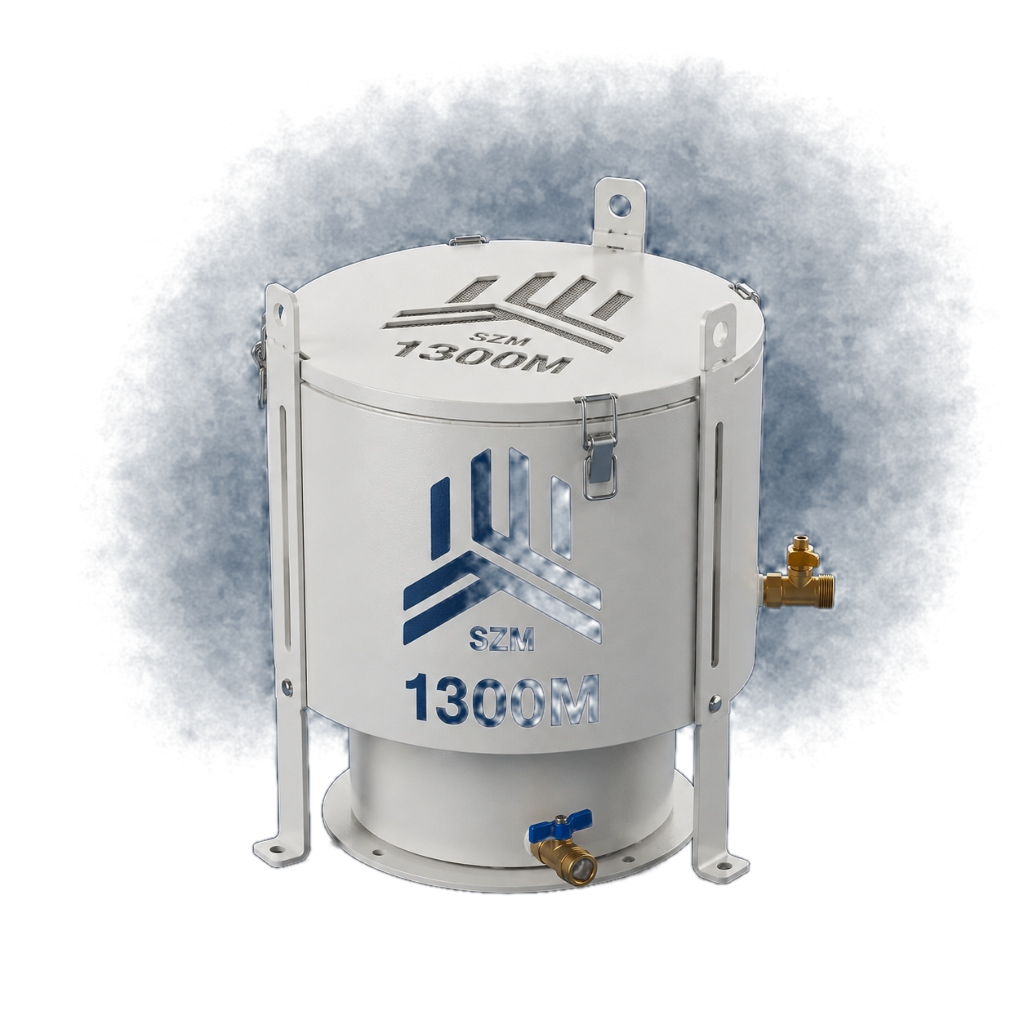

СЗМ 1300M
Универсальная модель для большинства среднеразмерных обрабатывающих центров. Плоская крышка с фирменным лазерным логотипом СЗМ и натяжными замками.
| Производительность | 1300 м³/ч |
| Масса конструкции | до 20 кг |
| Мощность двигателя | 0.55 кВт |
| Уровень шума | до 70 дБ |
| Диаметр патрубка | Ø 200 мм |
| Габариты | 420 × 520 × 450 мм |
3-х и 4-х осевые фрезерные центры, токарно-фрезерные комплексы с кабиной от 1.5 до 3.5 м³
Получите технико-коммерческое предложение с ценами завода
Заполните форму, и инженер отдела оборудования СЗМ рассчитает необходимый воздухообмен для вашей модели ЧПУ-станка и пришлет счет и КП в течение 15 минут.
Частые вопросы
Как правильно подобрать модель фильтра под мой станок?

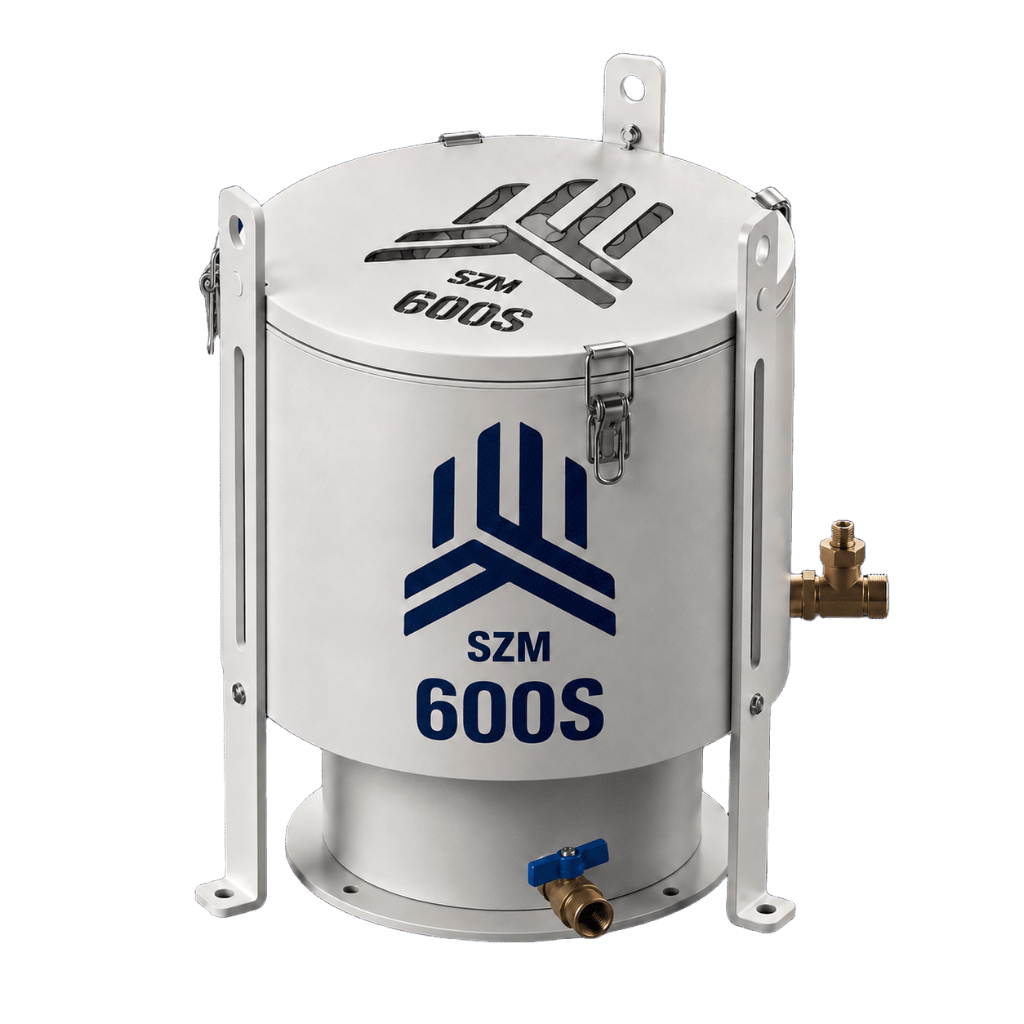

Подбор зависит от внутреннего объема кабины станка и интенсивности подачи СОЖ. Для небольших токарных ЧПУ станков подходит модель СЗМ 600S, для стандартных фрезерных центров — СЗМ 1300M, а для крупных портальных и высокоскоростных комплексов — СЗМ 2000L. Оставьте заявку, и инженер рассчитает необходимый воздухообмен.
Где находится двигатель, если его нет сверху?
Электродвигатель интегрирован глубоко внутрь ротора фильтра СЗМ. Это наше инженерное ноу-хау. Сверху корпус закрыт ровной стальной крышкой с вырезанными лазером вентиляционными отверстиями в виде логотипа СЗМ.
Как происходит слив собранного масла и эмульсии?
В нижней части фильтра установлен дренажный патрубок с латунным шаровым краном. К нему подключается маслостойкий шланг, по которому отфильтрованная СОЖ самотеком стекает обратно в бак станка.
Каковы сроки доставки по России?
Фильтры СЗМ (600S, 1300M, 2000L) поддерживаются в наличии на складе в Санкт-Петербурге. Отправляем в любой регион РФ транспортными компаниями (Деловые Линии, СДЭК, ПЭК) в день оплаты.
